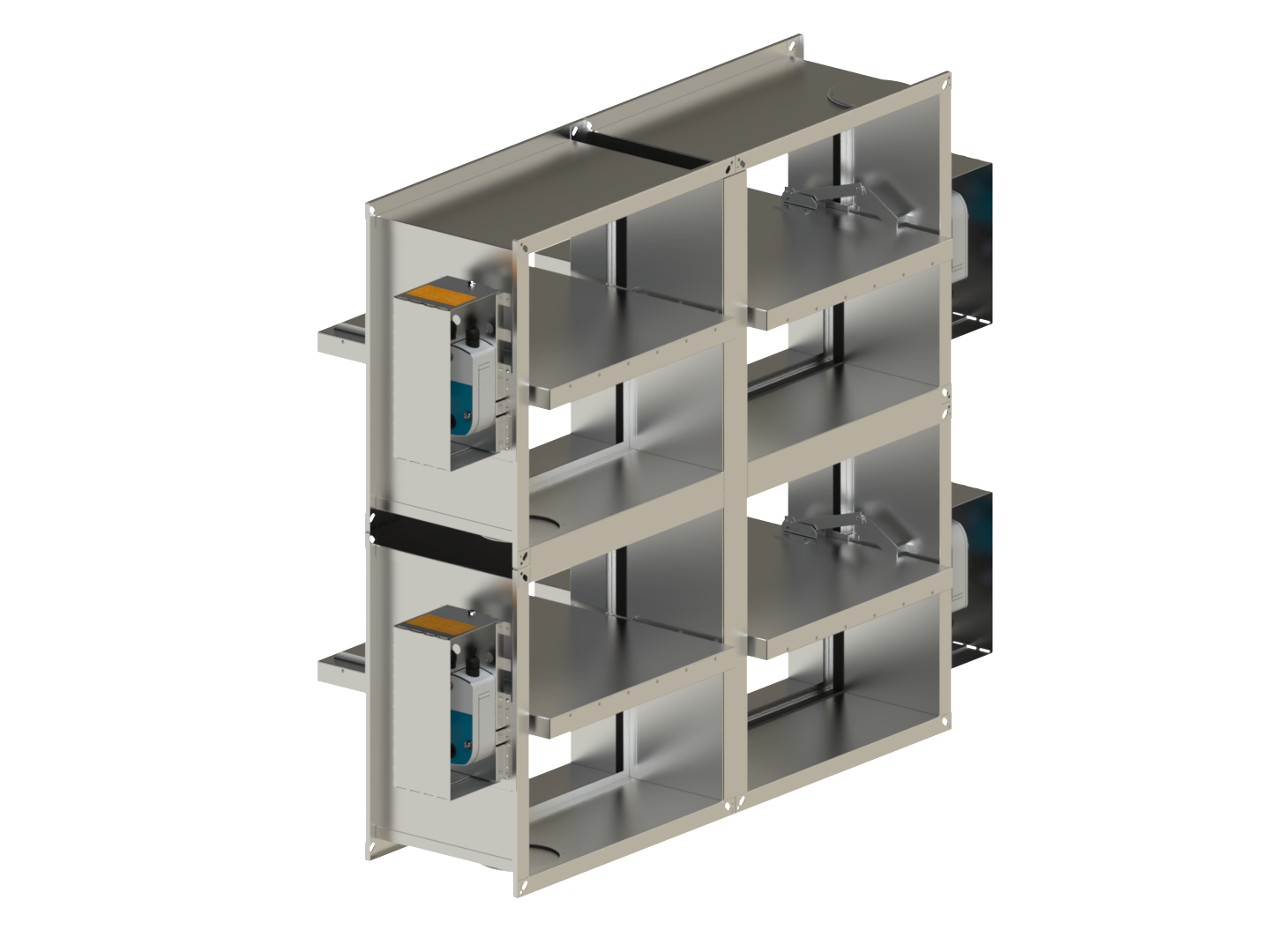

КАССЕТНОЕ ИСПОЛНЕНИЕ ОДНОСТВОРЧАТЫХ КЛАПАНОВ СИГМАВЕНТ-…- АХВ-…

Клапаны с типоразмерами, выходящими за пределы одинарных клапанов различных модификаций и исполнений, указанных в таблицах площадей проходного сечения и/или таблицах применения приводов, изготавливаются в виде отдельных клапанов и соединяются в кассету с требуемыми присоединительными размерами. Типоразмеры каждого клапана, входящего в кассету, не должны выходить за пределы типоразмеров одинарных клапанов в соответствующих таблицах.

При заказе оборудования нужно указать общий типоразмер, применяемый привод, а также вариант кассетного исполнения клапана. Если в запросе не указан вариант кассетного исполнения, то его определяет сам изготовитель.

При маркировке кассет дополнительно указывается ее исполнение, состоящее из двух цифр, разделенных тире. Первая цифра «n» обозначает количество клапанов в кассете на одной оси вращения, вторая «m» –количество осей вращения.

Общее количество клапанов в кассете составляет произведение nхm.

При определении маркировки и исполнения кассеты исходят из того, что первое число типоразмера определяет размер кассеты параллельно осям вращения заслонок. Число перед маркировкой привода указывает количество клапанов в кассете (соответственно количество приводов).
