КЛАПАНЫ СИГМАВЕНТ-60-НО(КЛ)-АХВ-СН-…

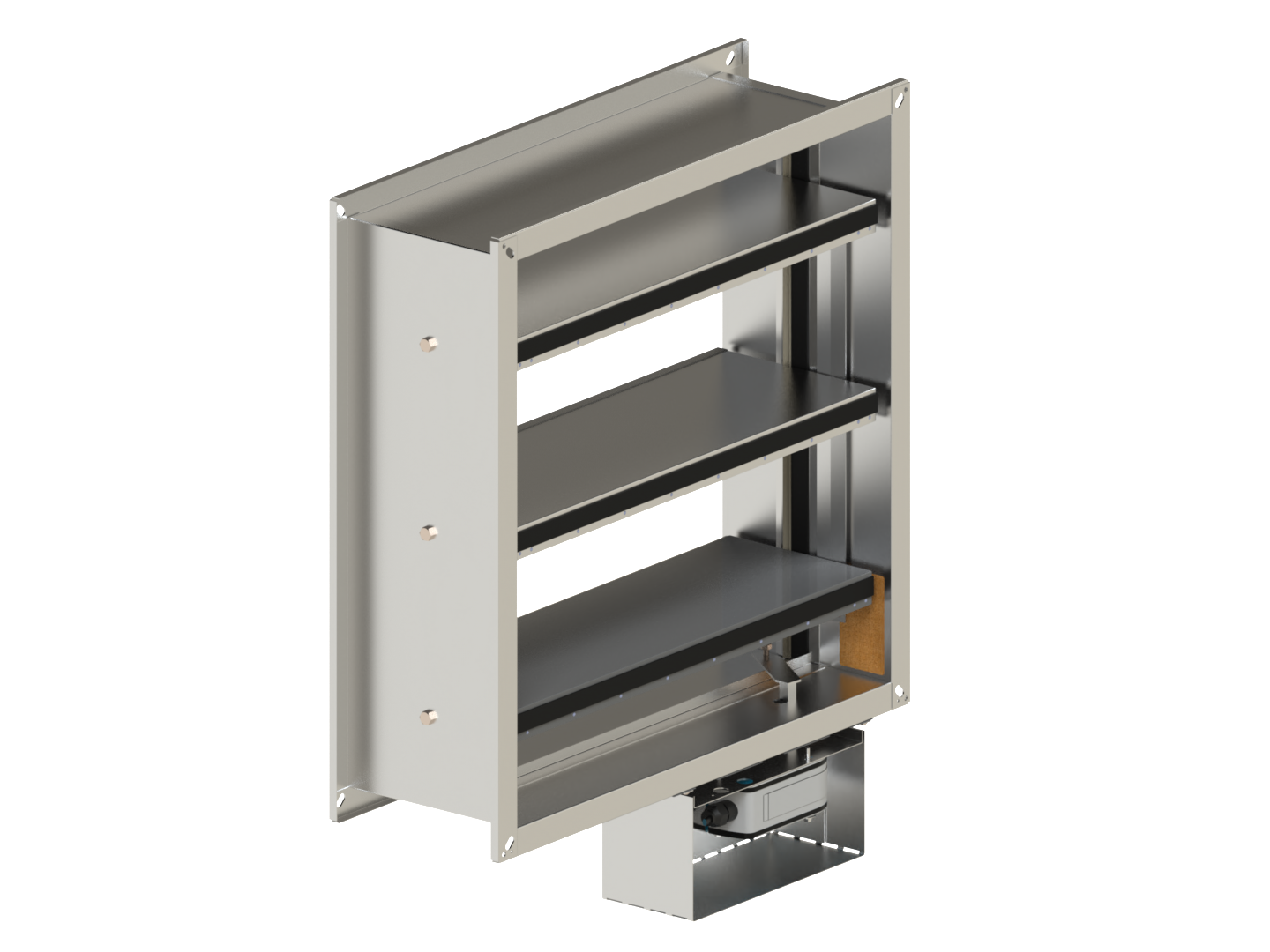

Клапан канального исполнения состоит из корпуса прямоугольной формы, заслонки и привода, расположенного снаружи корпуса. Корпус изготовлен из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 220 мм с подсоединяемыми фланцами, изготовленными заодно с корпусом. Заслонки коробчатого типа изготавливаются из оцинкованной стали и набиваются внутри огнестойким теплоизолирующим материалом. Заслонки в открытом положении не выходят за пределы корпуса клапана. Пространственная ориентация клапана при его установке может быть произвольной, но с учетом обеспечения свободного доступа к приводу.

Особенность модификации в том, что глубина корпуса составляет 220 мм, заслонки с обеих сторон не выходят за пределы корпуса клапана.
