КЛАПАН СИГМАВЕНТ-120-НЗ(КЛ)-АХВ-СН-…

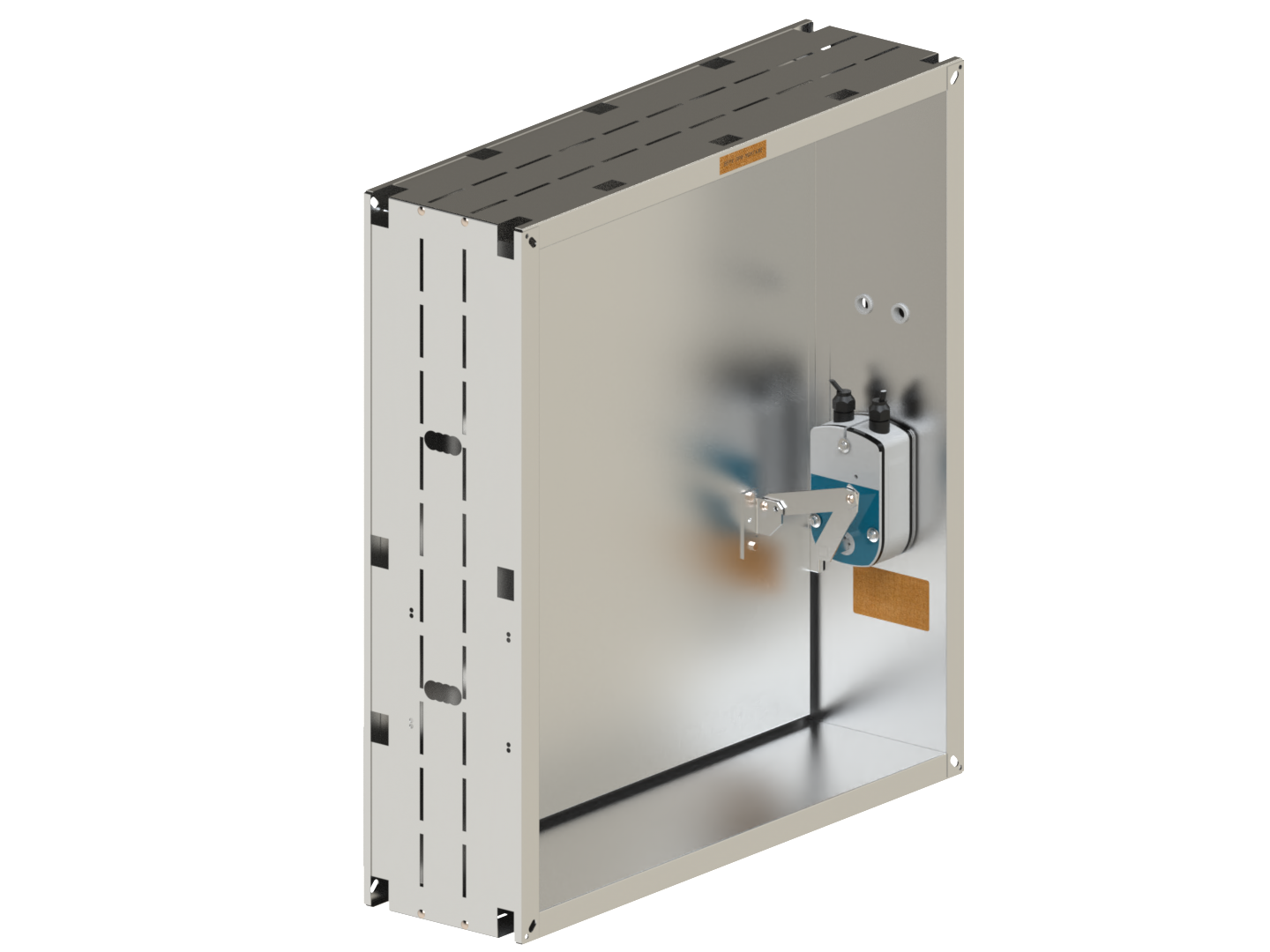

Клапан канального исполнения многостворчатый состоит из корпуса прямоугольной формы, заслонок и привода, расположенного снаружи корпуса (исп. СН). Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 220 мм с подсоединяемыми фланцами, изготовленными заодно с корпусом. Заслонки коробчатого типа изготавливаются из оцинкованной стали и набиваются внутри огнестойким теплоизолирующим материалом. Пространственная ориентация клапана при его установке может быть произвольной, но с учетом обеспечения свободного доступа к приводу.

Особенностью данной модификации является отсутствие вылета заслонок за пределы корпуса клапана как с лицевой, так и с тыльной стороны.
