КЛАПАН СИГМАВЕНТ-180-НЗ(КЛ)-АХВ-ВН-…

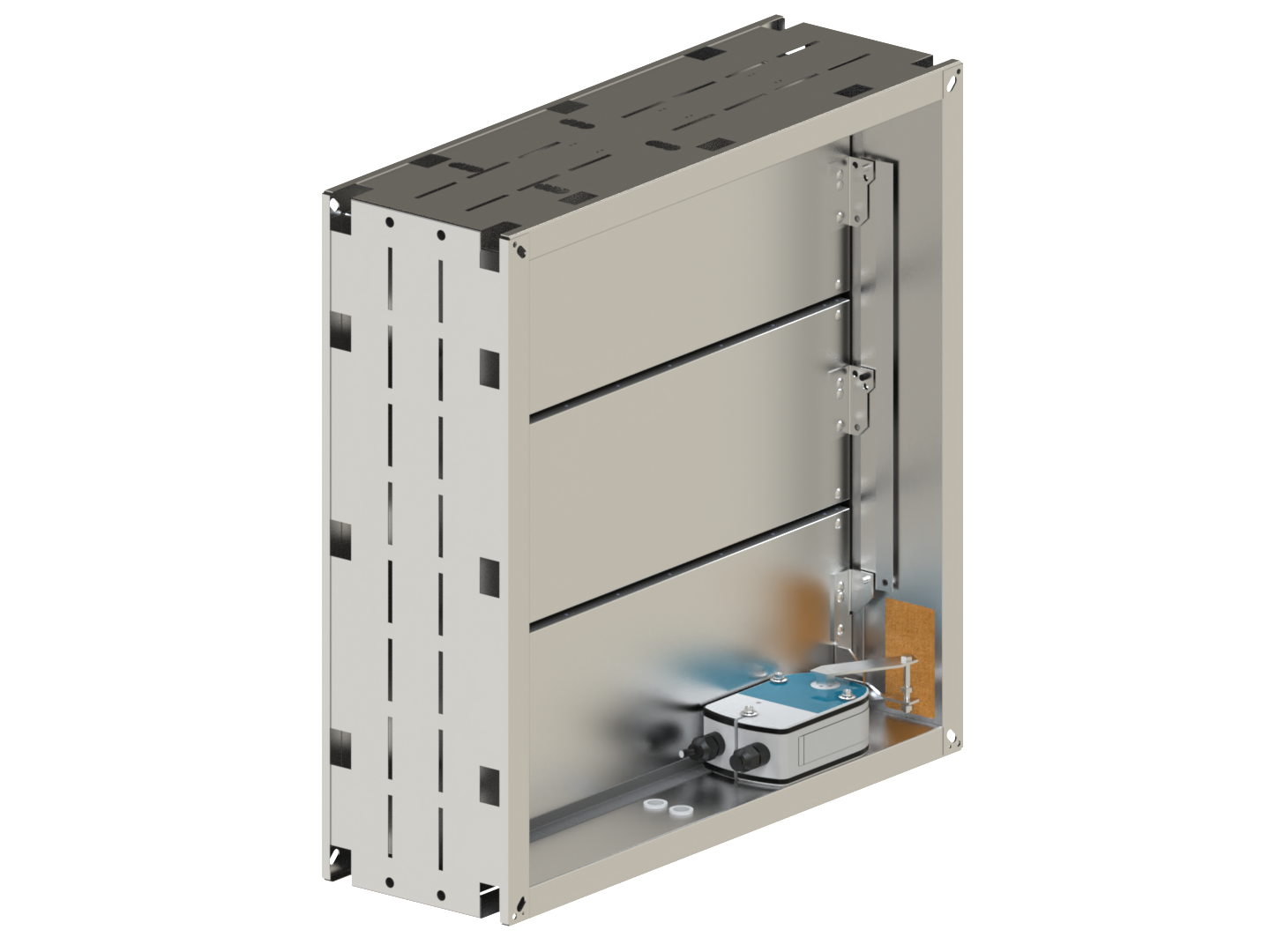

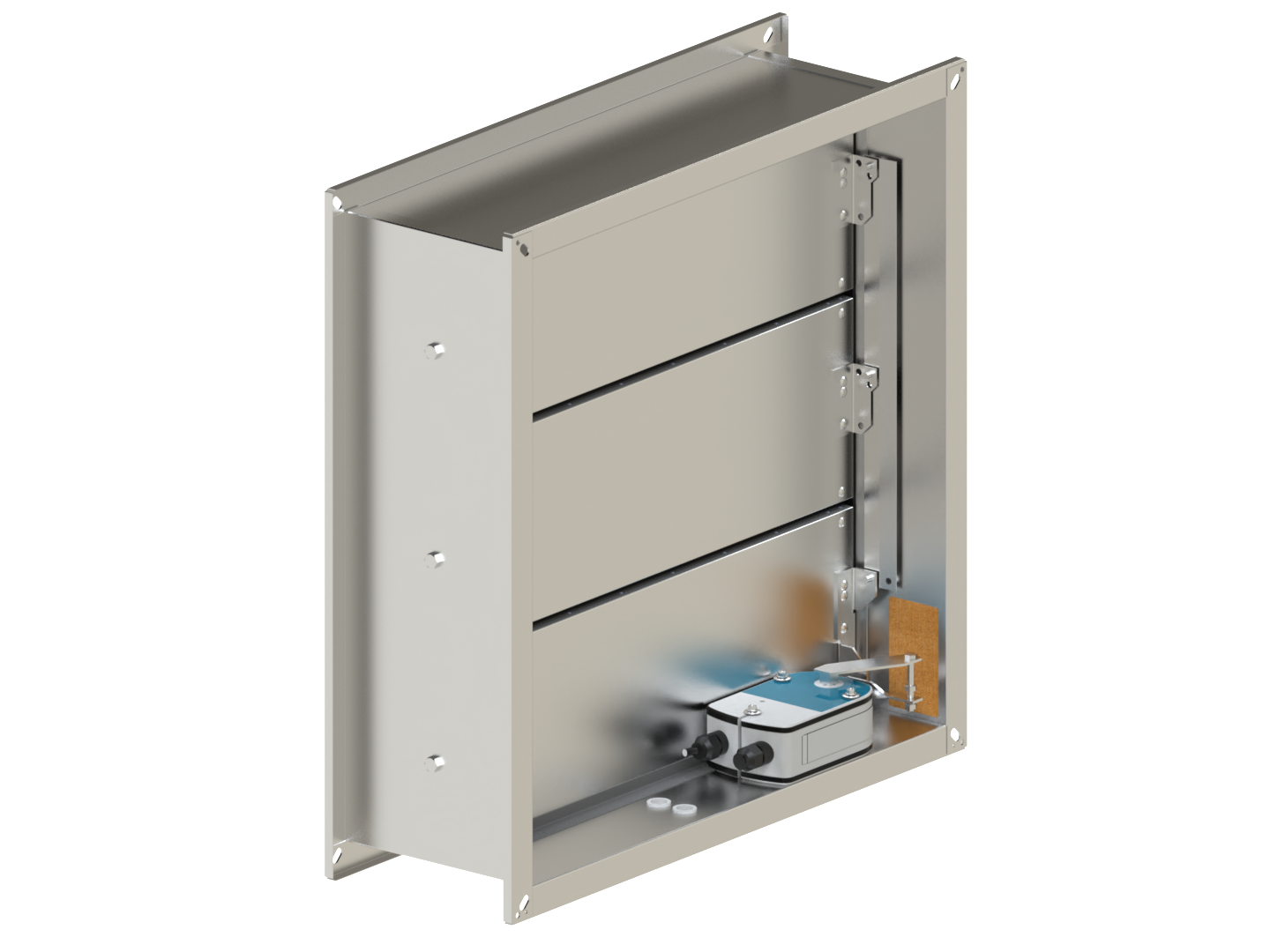

Клапан канального исполнения состоит из корпуса прямоугольной формы, заслонки и привода, расположенного внутри корпуса (исп. ВН). Корпус изготавливается из оцинкованной стали и конструктивно аналогичен отрезку воздуховода длиной 220 мм с подсоединяемыми фланцами, изготовленными заодно с корпусом.

Заслонки коробчатого типа изготавливаются из оцинкованной стали и набиваются внутри огнестойким теплоизолирующим материалом. Пространственная ориентация клапана при его установке может быть произвольной, но с учетом обеспечения свободного доступа к приводу.

Особенностью данной модификации является отсутствие вылета заслонок за пределы корпуса клапана как с лицевой, так и с тыльной стороны, и расположением привода внутри корпуса.
