СИГМАВЕНТ-120-НЗ-АХВХ220(СП)-…

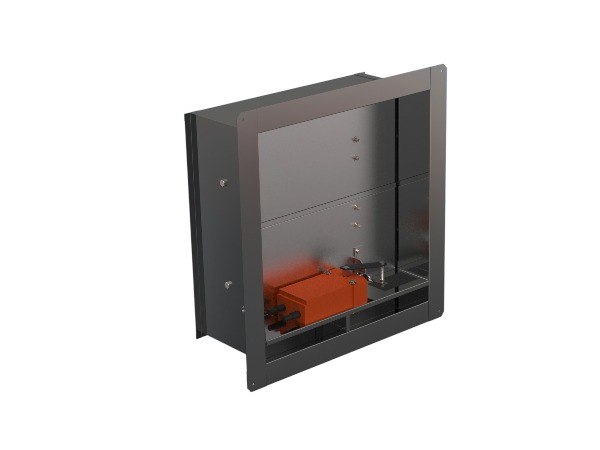

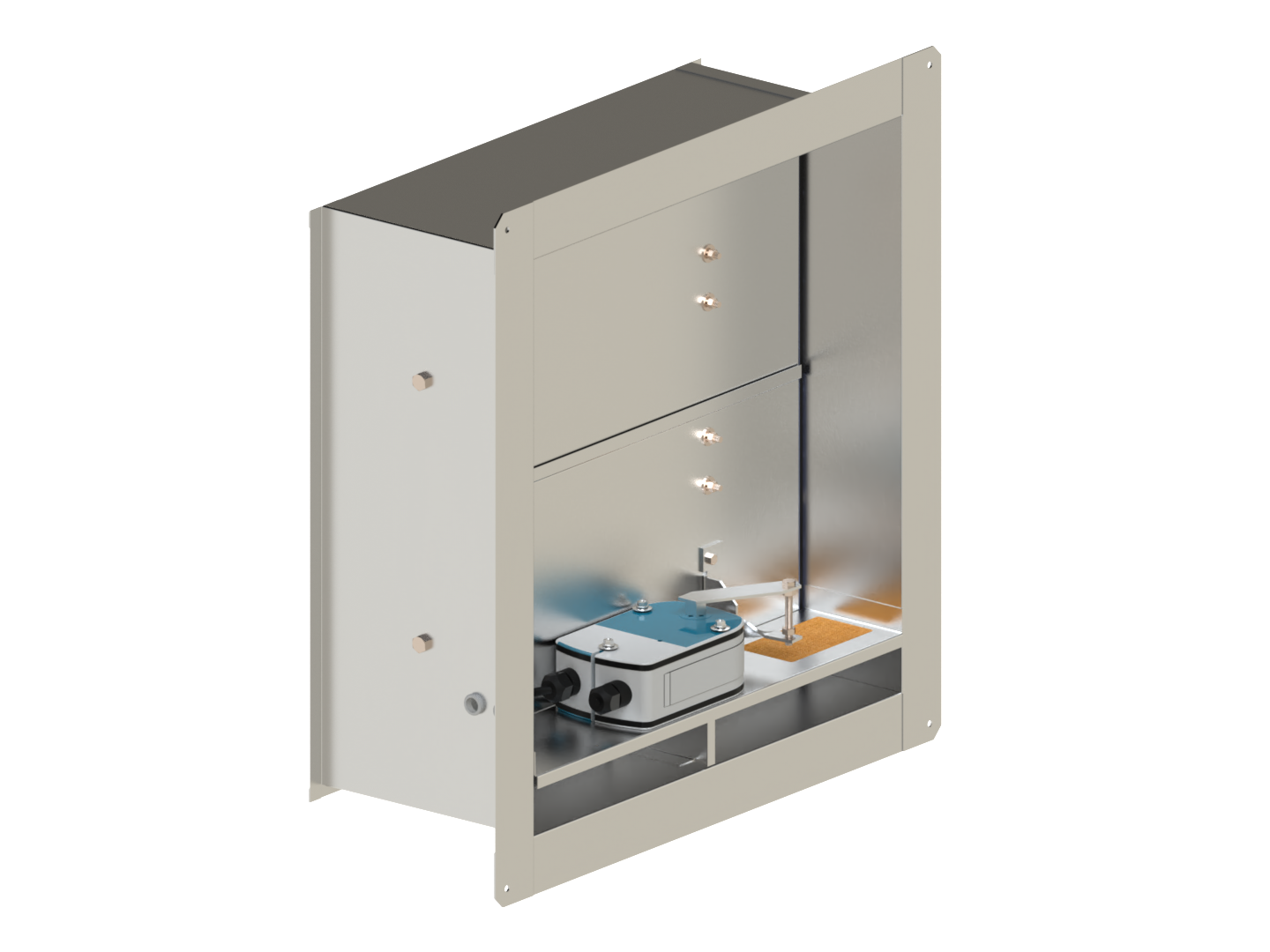

Клапан, предназначен для монтажа в глубину проема до фланца, представляет собой прямоугольный корпус глубиной 220 мм с фланцем с одной стороны, внутри которого располагаются заслонки. Заслонки коробчатого типа изготавливаются из оцинкованной стали и набиваются внутри огнестойким теплоизолирующим материалом.

Типоразмер клапана равен типоразмеру проема. Вылет заслонки за лицевую сторону корпуса клапана отсутствует, вылет заслонок за тыльную сторону корпуса клапана не регламентируется. Клапан рекомендуется для установки в проем в преграде, в проем в торце или сбоку воздуховода, не допускаются препятствия для открытия заслонок.

Пространственная ориентация клапана при его установке должна быть указана при заказе, и с учетом обеспечения свободного доступа к приводу.

Особенностью данной модификации является минимальный вылет заслонки за пределы корпуса клапана и сохранения оптимальных показателей проходного сечения и КМС клапана.
