ШКАФЫ УПРАВЛЕНИЯ АСВ серии 17 ДЛЯ КАНАЛЬНЫХ ВЕНТИЛЯТОРОВ КВРц

Технические условия: ТУ 27.12.31-035-78559458-2024

Шкаф управления АСВ серии 17 предназначены для управления канальными вентиляторами КВРц с однофазным асинхронным электродвигателем в продолжительном, кратковременном или повторно-кратковременном режимах.

1. Маркировка шкафа управления:

Шкаф управления АСВ 17-n
где n значение максимального тока (А) теплового расцепителя автоматического выключателя пуска двигателя

2. Описание АСВ 17:

Шкафы построены на базе релейной схемы. Шкаф моноблочного типа, совмещает силовую часть и цепь управления. В одном корпусе, размещаются силовые цепи коммутации, защиты и распределения энергии по потребителям, цепи управления и цепи КИПиА.

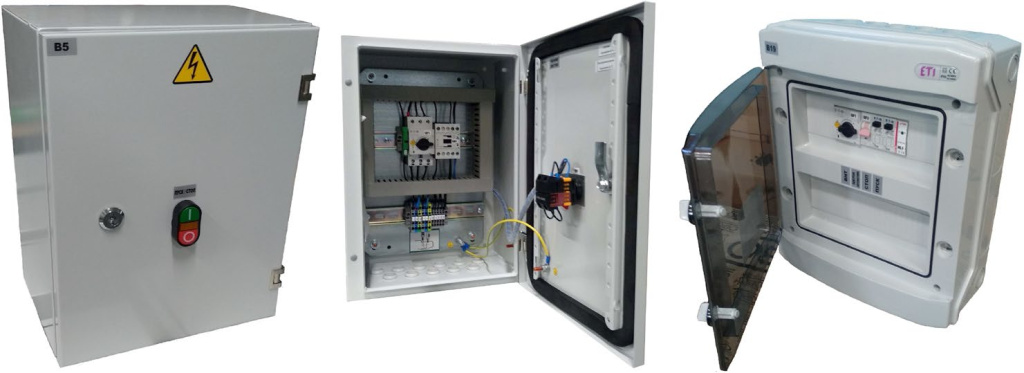

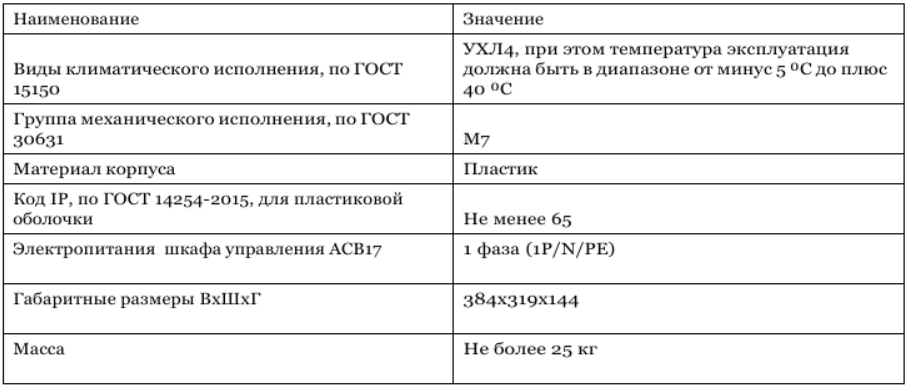

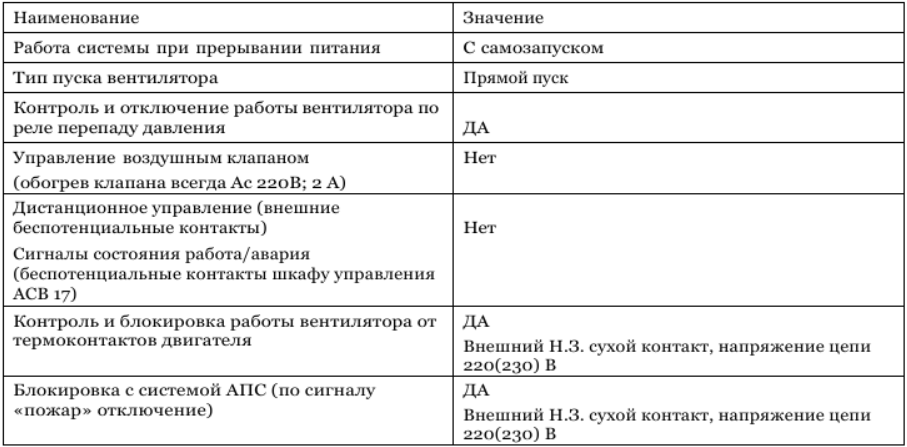

3. Технические характеристики:

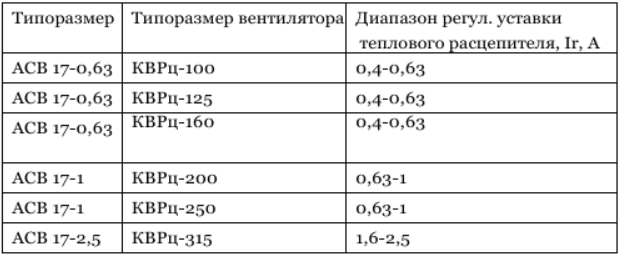

4. Типоразмер, диапазон теплового расцепителя автоматического выключателя пуска двигателя:

5. Дополнительная комплектация (отдельно по счету):

1. Регулятор скорости "VEMAX" CPE-1.5A
2. Регулятор скорости "VEMAX" CPE-2.5A
3. Регулятор скорости "VEMAX" CPE-4A
4. Реле перепада давления 20-200 Па (IP65) DPS-200

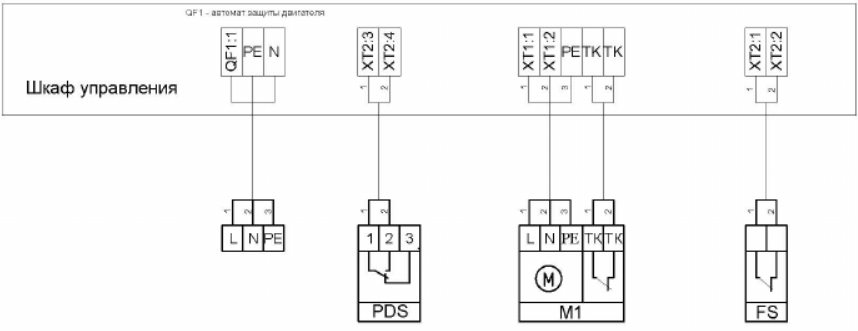

6. Схема внешних подключений.

М-двигатель вентилятора, электропитание 220 В;
ТК ­ термоконтакты двигателя (биметаллические), при отсутствии установить перемычку;
PDS ­ реле перепада давления, при отсутствии установить перемычку ;
FS1 ­ контакт системы пожарной сигнализации (нормально замкнутый) ;
L ­ фазный проводник, N ­ рабочая нейтраль, PE ­ защитная земля.

Разработчик оставляет за собой право вносить изменения, не влияющие на основные функции системы без предварительного уведомления с сохранением технических характеристик.
