Вентиляторы осевые ОКВИОН

Исполнение:
Общепромышленное.

Назначение:

• Системы вентиляции и воздушного отопления.
• Системы ПД – противодымной и подпорной вентиляции.
• Санитарно-технические и технологические установки.

Конструкция:

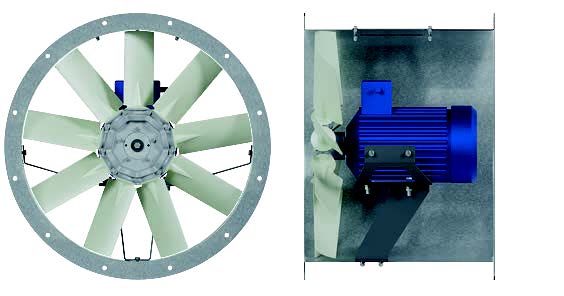

Вентиляторы осевые ОКВИОН состоят из цельносварного выкатного корпуса, рабочего колеса, а также асинхронного двигателя, размещенного в корпусе. Опорная стойка двигателя выполнена аэродинамической формы и выполняет функцию спрямляющего аппарата.

Рабочее колесо выполнено с поворотными лопатками, угол установки лопаток регулируется для получения максимального КПД. Фланцы корпуса вентилятора отбортованы, что создает повышенную жесткость и точность, обеспечивая одинаковый по периметру колеса минимальный радиальный зазор между лопатками и корпусом.

Корпус вентилятора до типоразмера 063 включительно изготавливается из оцинкованной стали, с 071 — из углеродистой стали последующим окрашиванием порошковой краской. Материал лопаток пластик. При отсутствии сети на входе необходимо использовать входной коллектор ОВК.

Направление потока всегда с колеса на двигатель независимо от пространственной ориентации.

Линейка:

ОКВИОН-040; 045; 050; 056; 063; 071; 080; 090; 100
